双面电池正反同步检测曜华激光定制EL检测仪全面排查各类缺陷

　　双面发电已成为光伏主流。TOPCon、HJT等高效电池均采用双面结构，正面接收直射光、背面利用反射光，综合发电量可提升10%以上。但双面电池也给EL检测带来新挑战传统EL仪只拍正面，双面需正背同测，两面发光信号相互干扰，使缺陷图像模糊难辨。

　　首道难题是“双面发光干扰”背面玻璃透光率超80%，背面近红外光穿透玻璃与正面信号叠加，形成光晕效应，使隐裂对比度下降40%-60%，微裂纹（0.03mm）易被背景光淹没，造成漏检。

　　第二道坎是“参数适配难题”。双面电池正背面的电池片可能存在功率失配，差异可达5%至10%。传统EL检测仪采用统一的电流注入策略，容易导致低功率面发光不足，缺陷特征被掩盖。某产线测试表明，这种“一刀切”的策略使背面隐裂漏检率较正面高出3.2倍。传统方案需要翻转组件分步检测，不仅效率低下（单组件检测时间延长至12-15秒），还容易引发组件边缘破损。

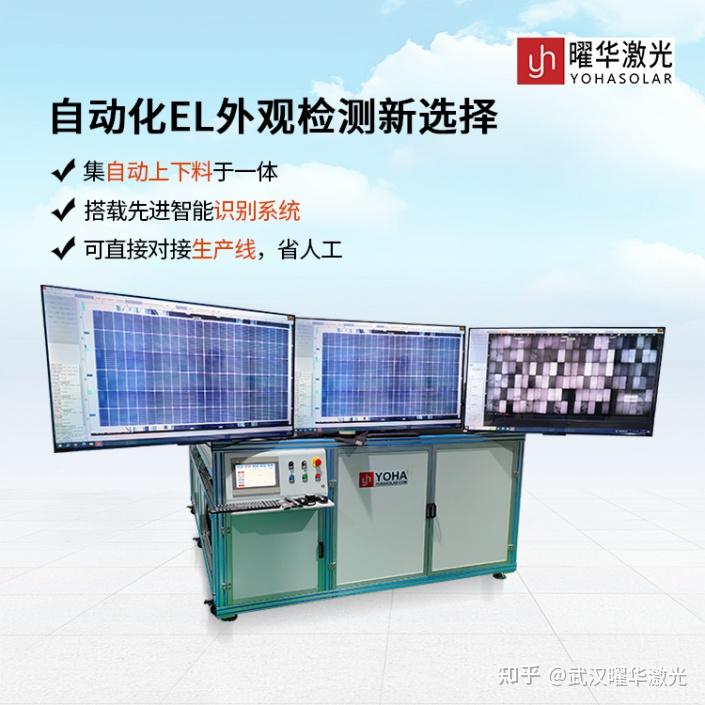

双面电池正反同步检测曜华激光定制EL检测仪全面排查各类缺陷(图1)

　　曜华激光双面电池EL定制系统，正是为破解上述难题而设计。其核心是双路同步成像技术在组件的正反两面各部署高灵敏度InGaAs红外传感器，施加正向偏置电流后，两面相机同步采集电池片的近红外发光图像。健康的电池片区域pg电子发光均匀明亮；存在隐裂、断栅、虚焊的区域因电流传输受阻，在EL图像中呈现为发暗的线条或斑块。正背面图像同时生成、同屏显示，缺陷位置一一对应，便于快速协同定位。

　　针对双面发光干扰，曜华激光的系统采用抗反光成像技术配备专用滤光片过滤玻璃反光，配合脉冲式双电源协同供电（0-20A可调，脉冲宽度500s-2ms），与相机曝光精确同步，大幅提升信噪比。系统可稳定识别宽度小于0.03mm的微裂纹，有效避免浅裂纹因光晕效应而被漏检。在参数适配层面，系统内置多模式激发功能，电流密度稳定在8-12mA/cm（偏差0.3%），可根据TOPCon、HJT、PERC等不同技术路线组件的电流特性智能适配，避免低功率面发光不足导致的缺陷掩盖。

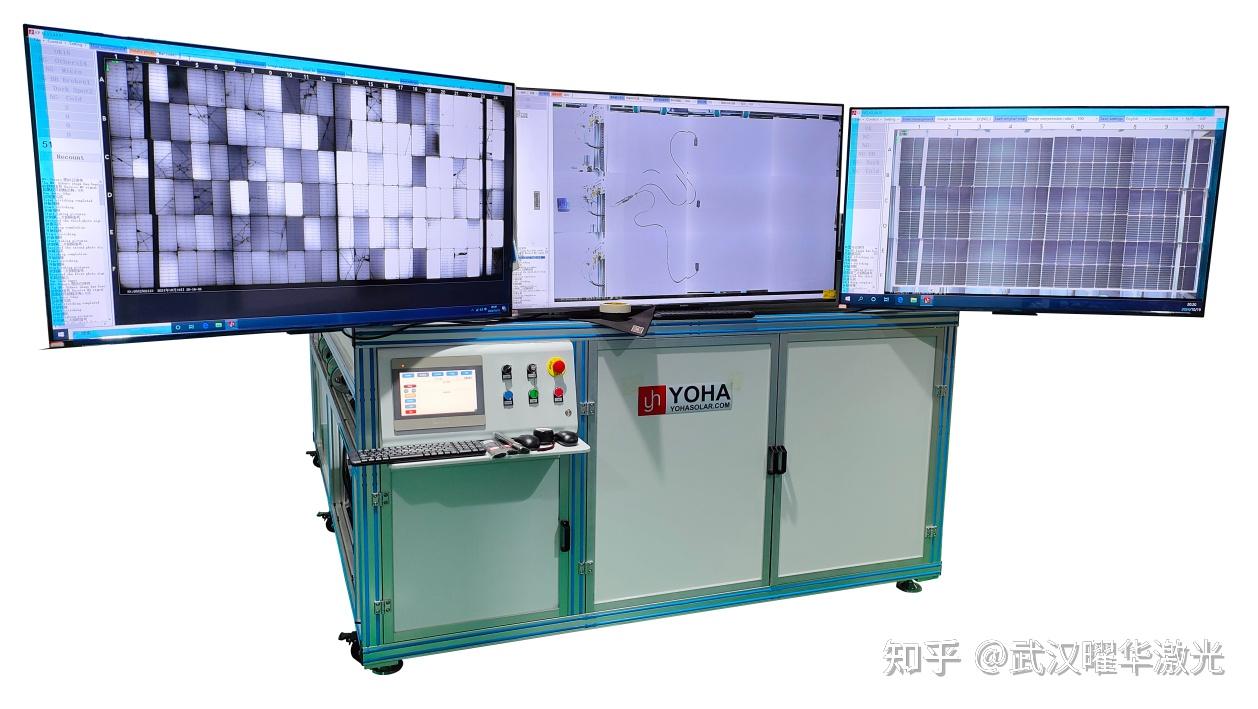

双面电池正反同步检测曜华激光定制EL检测仪全面排查各类缺陷(图2)

　　双面电池的尺寸、版型、封装结构持续演进从166mm到210mm，从单玻到双玻，从常规组件到BIPV异形组件。标准化的EL检测设备难以覆盖所有场景。曜华激光的非标定制能力为此提供了系统化解决方案。在尺寸适配层面，有效测试面积可按需定制，最大可覆盖2600×1500mm的主流及超大规格；在相机配置上，EL模块最高可选6000万像素，适配不同精度要求；在检测模式上，支持离线抽检与在线全检自由切换，检测节拍可调至100-700ms；在自动化程度上，从半自动到全自动在线检测均可定制。无论产线MW，曜华激光都能为双面电池的正背面同步检测提供最匹配的非标方案。

双面电池正反同步检测曜华激光定制EL检测仪全面排查各类缺陷(图3)

　　从产线在线检测到实验室精细分析，双面电池的每一道潜在伤痕无论是正面的微裂纹还是背面的虚焊暗斑都在曜华激光定制EL系统的同步成像中无所遁形。正背面同步、一次成像、两面无遗，让双面电池的“双面优势”不再因检测盲区而打折扣。

　　武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
